Nas últimas décadas, a Ethernet tem sido o padrão onipresente de escolha para redes locais (LAN).O padrão tradicional SONET/SDH parece estar migrando gradualmente para Ethernet.Pode-se dizer que o SONET/SDH está desatualizado?Absolutamente não.Com a expansão do tráfego de rede baseado em pacotes na rede do provedor de serviços, SONET/SDH é a tecnologia dominante implantada na maioria das redes metropolitanas e de longa distância.A próxima geração de equipamentos SONET/SDH continua a ser bem aceita pelos provedores de serviços de Internet (ISPs).Portanto, o módulo SONET/SDH SFP torna-se o método de conexão mais comumente usado para melhorar o desempenho de redes de telecomunicações baseadas em fibras ópticas.

Módulo SONET SDH SFP

O que é SONET/SDH SFP?

O módulo SONET/SDH SFP é compatível com o padrão SONET/SDH e ATM.Tanto SONET quanto SDH possuem uma unidade básica de transmissão: a unidade básica de enquadramento em SDH é um STM-1, que opera a 155.520 Mbit/s;o SONET é STS-1 ou OC-1, operando a 51,84 Mbit/s.De acordo com a hierarquia de velocidades de sinalização, um quadro STM-1 pode ser transportado em um sinal OC-3.Como resultado, OC-3 e STM-1 têm a mesma funcionalidade de alto nível, tamanho de quadro e taxa de bits.Eles também são combinados para expressar a mesma taxa de dados em um transceptor SONET/SDH SFP, como o módulo Cisco ONS-SI-155-SR-MM OC-3/STM-1 SR-0 SFP.Geralmente, os módulos transceptores SONET/SDH SFP cobrem a faixa padrão de taxas de dados que se estende de OC-3/STM-1 (155 Mbps) a OC-48/STM-16 (2488 Gbps) para multimodo (MM), curto alcance ( Aplicações SR), de alcance intermediário (IR1) e de longo alcance (LR1/LR2).Por esse motivo, o módulo SONET/SDH SFP também é chamado de módulo SFP multitaxa.A tabela a seguir lista a hierarquia das taxas de dados SONET/SDH mais comuns:

Nível óptico SONET Nível elétrico SONET Taxa de linha (Mbps) Taxa de carga útil (Mbps) Taxa de sobrecarga (Mbps) Equivalente a SDH
OC-1 STS-1 51.840 50.112 1.728 STM-0
OC-3 STS-3 155.520 150.336 5.184 STM-1
OC-12 STS-12 622.080 601.344 20.736 STM-4
OC-48 STS-48 2488.320 2405.376 82.944 STM-16
OC-192 STS-192 9953.280 9621.504 331.776 STM-64
OC-768 STS-768 39813.120 38486.016 1327.104 STM-256

Qual é a diferença entre SONET/SDH SFP e Ethernet SFP?

SONET/SDH e Ethernet são dois protocolos diferentes.A Ethernet foi projetada para transporte de dados e SONET/SDH para voz, de modo que cada módulo SFP é inerentemente superior ao outro para determinadas aplicações.

Aplicativo

O transceptor Ethernet SFP geralmente é conectado a uma porta Gigabit Ethernet no switch Ethernet, roteador, conversor de mídia de fibra ou dispositivo semelhante.No entanto, o módulo SONET/SDH SFP é usado para conectar dispositivos SONET/SDH, como switches principais SONET/SDH, plataformas de transporte multisserviço (MSTPs), dispositivos de borda óptica (OEDs) e OC-3/OC-12/OC- 48 multiplexador de adição/descarga.Ele fornece uma interface modular entre uma porta em uma placa de interface e o cabeamento de fibra óptica externo.Este tipo de módulo transceptor transporta sinais multiplexados E1, T1, E3, T3 e Ethernet dentro de uma estrutura óptica SONET/SDH.

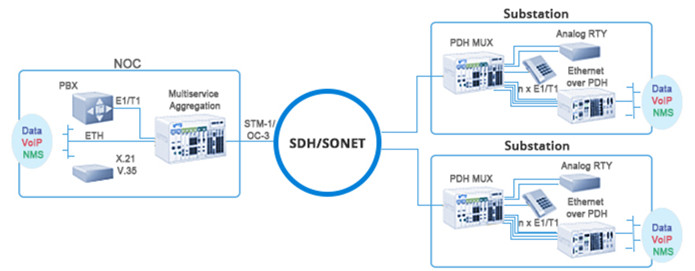

Aplicação do módulo SONET SDH SFP

Taxa de dados

O módulo óptico Fast Ethernet SFP opera até 155 Mbps, e Gigabit Ethernet SFP suporta taxas de dados de até 1000 Mbps.No entanto, o módulo SONET/SDH SFP suporta três taxas de dados: 155 Mbps, 622 Mbps e 2.488 Gbps.Portanto, o módulo SONET/SDH SFP funciona em velocidades extremamente altas, o que o torna mais competitivo que o módulo transceptor Ethernet SFP.

Tipos

O módulo Ethernet SFP pode ser dividido em várias categorias diferentes: 1000BASE-T SFP, 1000BASE-SX SFP multimodo, 1000BASE-LX/LH SFP, 1000BASE-ZX SFP monomodo, 1000BASE-EX SFP, 1000BASE-BX10 SFP, CWDM e DWDM SFP.Considerando que o transceptor óptico SONET/SDH SFP suporta apenas OC-3/STM-1, OC-12/STM-4 e OC-48/STM-16 para multimodo, curto alcance, alcance intermediário e longo alcance.

Distância

Como a rede SONET/SDH é projetada para transportar grandes volumes de tráfego por distâncias relativamente longas em cabeamento de fibra óptica, o módulo SONET/SDH SFP suporta taxa de dados de 155 Mbps em fibra multimodo de até 2 km no nível de distância base.A distância máxima é de até 80 km em fibra monomodo.Além disso, possuem comprimento fixo para alcance curto, intermediário e longo em 2km, 15km, 40km/80km respectivamente.Mas para Ethernet SFP, a distância máxima de cabeamento é de 550 m em patch cable MMF e pode transmitir até 160 km em fibra monomodo.

Para mais conhecimento sobre o módulo Ethernet SFP, você pode consultar este artigo: Módulo SFP: O que é e como escolhê-lo?

Como escolher SONET/SDH SFP?

Conforme mencionado acima, o módulo SONET/SDH SFP pode ser dividido em OC-3/STM-1 SFP, OC-12/STM-4 SFP e OC-48/STM-16 SFP.Todos eles suportam alcance curto (2km), alcance intermediário (15km) e longo alcance (80km).Tomemos como exemplo o módulo Cisco SONET/SDH SFP, eles possuem IDs de produto bem definidos, facilitando o pedido do módulo apropriado.O ID do produto está estruturado da seguinte forma: ONS-AB-CCC-DD.As variáveis ​​no ID incluem:

- Para a variável A: S significa SFP, G para GBIC, X para XFP e SB+ para SFP+.

- Para a variável B: C significa temperatura comercial (0 a 70°C), E significa temperatura estendida (-10 a 85°C) e I significa temperatura industrial (-40 a 85°C).

- A variável CCC indica a taxa de bits ou tipo de sinal suportado, como 155 Mbps para sinal OC-12/STM-1 ou 2GF para suporte de sinal Gigabit Ethernet de taxa tripla, Fibre Channel e 2G Fibre Channel.
