Durante las últimas décadas, Ethernet ha sido el estándar ubicuo elegido para las redes de área local (LAN).El estándar tradicional SONET/SDH parece estar migrando gradualmente a Ethernet.¿Se podría decir que el SONET/SDH está desactualizado?Absolutamente no.Con la expansión del tráfico de red basado en paquetes en la red del proveedor de servicios, SONET/SDH es la tecnología dominante implementada en la mayoría de las redes metropolitanas y de larga distancia.La próxima generación de equipos SONET/SDH sigue teniendo buena aceptación entre los proveedores de servicios de Internet (ISP).Por lo tanto, el módulo SONET/SDH SFP se convierte en el método de conexión más utilizado para mejorar el rendimiento de las redes de telecomunicaciones basadas en fibras ópticas.
El módulo SONET/SDH SFP es compatible con el estándar SONET/SDH y ATM.Tanto SONET como SDH tienen una unidad básica de transmisión: la unidad básica de entramado en SDH es un STM-1, que opera a 155,520 Mbit/s;el SONET es STS-1 u OC-1 y funciona a 51,84 Mbit/s.Según la jerarquía de velocidades de señalización, una trama STM-1 se puede transportar en una señal OC-3.Como resultado, OC-3 y STM-1 tienen la misma funcionalidad de alto nivel, tamaño de cuadro y velocidad de bits.También se combinan para expresar la misma velocidad de datos en un transceptor SONET/SDH SFP, como el módulo Cisco ONS-SI-155-SR-MM OC-3/STM-1 SR-0 SFP.Generalmente, los módulos transceptores SONET/SDH SFP cubren el rango estándar de velocidades de datos que se extienden desde OC-3/STM-1 (155 Mbps) hasta OC-48/STM-16 (2488 Gbps) para multimodo (MM), de corto alcance ( SR), aplicaciones de alcance intermedio (IR1) y de largo alcance (LR1/LR2).Por este motivo, el módulo SONET/SDH SFP también se denomina módulo SFP de velocidad múltiple.La siguiente tabla enumera la jerarquía de las velocidades de datos SONET/SDH más comunes:
| Nivel óptico SONET | Nivel eléctrico SONET | Velocidad de línea (Mbps) | Tasa de carga útil (Mbps) | Tarifa aérea (Mbps) | Equivalente SDH |
|---|---|---|---|---|---|
| OC-1 | STS-1 | 51.840 | 50.112 | 1.728 | STM-0 |
| OC-3 | STS-3 | 155.520 | 150.336 | 5.184 | STM-1 |
| OC-12 | STS-12 | 622.080 | 601.344 | 20.736 | STM-4 |
| OC-48 | STS-48 | 2488.320 | 2405.376 | 82.944 | STM-16 |
| OC-192 | STS-192 | 9953.280 | 9621.504 | 331.776 | STM-64 |
| OC-768 | STS-768 | 39813.120 | 38486.016 | 1327.104 | STM-256 |
SONET/SDH y Ethernet son dos protocolos diferentes.Ethernet fue diseñado para el transporte de datos y SONET/SDH para voz, por lo que cada módulo SFP es inherentemente superior al otro para determinadas aplicaciones.

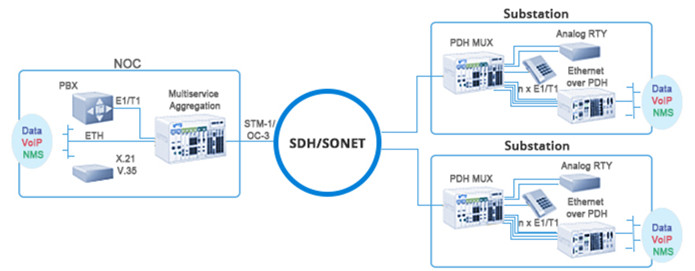

El transceptor Ethernet SFP generalmente se conecta a un puerto Gigabit Ethernet en el conmutador Ethernet, enrutador, convertidor de medios de fibra o dispositivo similar.Sin embargo, el módulo SONET/SDH SFP se utiliza para conectarse con dispositivos SONET/SDH, como conmutadores centrales SONET/SDH, plataformas de transporte multiservicio (MSTP), dispositivos de borde óptico (OED) y OC-3/OC-12/OC- 48 agregar/eliminar multiplexor.Proporciona una interfaz modular entre un puerto de una tarjeta de interfaz y el cableado de fibra óptica externo.Este tipo de módulo transceptor transporta señales multiplexadas E1, T1, E3, T3 y Ethernet dentro de una estructura óptica SONET/SDH.
El módulo óptico Fast Ethernet SFP opera hasta 155 Mbps y el Gigabit Ethernet SFP admite velocidades de datos de hasta 1000 Mbps.Sin embargo, el módulo SONET/SDH SFP admite tres velocidades de datos: 155 Mbps, 622 Mbps y 2488 Gbps.Por lo tanto, el módulo SONET/SDH SFP funciona a velocidades extremadamente altas, lo que lo hace más competitivo que el módulo transceptor Ethernet SFP.
El módulo Ethernet SFP se puede dividir en varias categorías diferentes: 1000BASE-T SFP, 1000BASE-SX SFP multimodo, 1000BASE-LX/LH SFP, 1000BASE-ZX SFP monomodo, 1000BASE-EX SFP, 1000BASE-BX10 SFP, CWDM y DWDM. SFP.Mientras que el transceptor óptico SONET/SDH SFP solo admite OC-3/STM-1, OC-12/STM-4 y OC-48/STM-16 para multimodo, corto alcance, alcance intermedio y largo alcance.
Como la red SONET/SDH está diseñada para transportar grandes volúmenes de tráfico a través de distancias relativamente largas en cableado de fibra óptica, el módulo SONET/SDH SFP admite una velocidad de datos de 155 Mbps a través de fibra multimodo hasta 2 km en el nivel de distancia base.La distancia máxima es de hasta 80 km a través de fibra monomodo.Además, tienen longitud fija para alcance corto, intermedio y largo en 2 km, 15 km, 40 km/80 km respectivamente.Pero para Ethernet SFP, la distancia máxima de cableado es de 550 m a través de un cable de conexión MMF y puede transmitir hasta 160 km a través de fibra monomodo.
Para obtener más conocimientos sobre el módulo Ethernet SFP, puede consultar este artículo: Módulo SFP: ¿Qué es y cómo elegirlo?
Como se mencionó anteriormente, el módulo SONET/SDH SFP se puede dividir en OC-3/STM-1 SFP, OC-12/STM-4 SFP y OC-48/STM-16 SFP.Todos admiten alcance corto (2 km), alcance intermedio (15 km) y largo alcance (80 km).Tomemos como ejemplo el módulo Cisco SONET/SDH SFP. Tienen ID de producto bien definidos, lo que le facilita solicitar el módulo adecuado.El ID del producto está estructurado de la siguiente manera: ONS-AB-CCC-DD.Las variables en el ID incluyen:
- Para la variable A: S representa SFP, G es GBIC, X es XFP y SB+ es SFP+.
- Para la variable B: C representa temperatura comercial (0 a 70°C), E temperatura extendida (-10 a 85°C) e I temperatura industrial (-40 a 85°C).
- La variable CCC indica la velocidad de bits o el tipo de señal admitidos, como 155 Mbps para la señal OC-12/STM-1 o 2GF para compatibilidad con señales Gigabit Ethernet, Fibre Channel y Fibre Channel 2G de triple velocidad.
