Jaringan akses FTTH terdiri dari lima area, yaitu area jaringan inti, area kantor pusat, area pengumpan, area distribusi, dan area pengguna/tempat pelanggan.
Jaringan inti
Jaringan inti mencakup peralatan ISP penyedia layanan internet, PSTN (jaringan telepon umum, packet-switched atau legacy Circuit Switch) dan peralatan penyedia TV kabel.
Kantor pusat

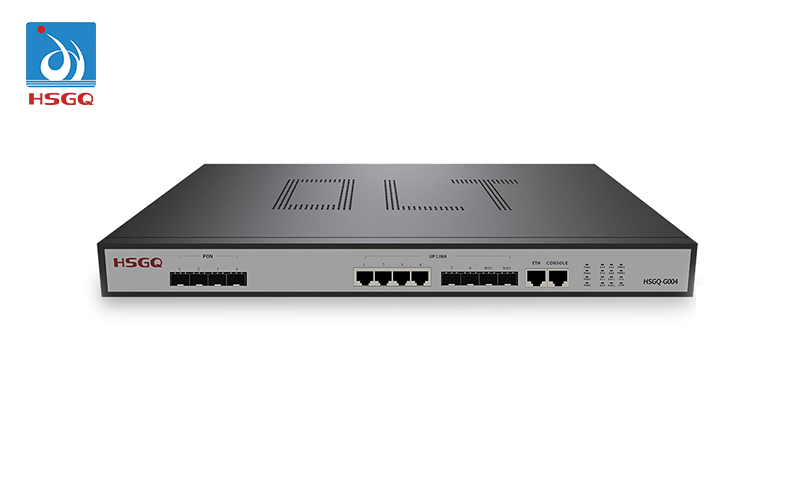

Fungsi utama dari kantor pusat adalah untuk menampung OLT dan ODF (kerangka distribusi optik) dan menyediakan daya yang diperlukan.Kadang-kadang bahkan mungkin mencakup beberapa komponen jaringan inti.
Jaringan Pengumpan
Area feeder terbentang dari ODF di kantor pusat (CO) hingga titik distribusi.Titik-titik ini, biasanya lemari jalan, disebut terminal distribusi serat (FDT) di mana biasanya pembagi tingkat-1 berada.Kabel feeder biasanya dihubungkan dengan topologi ring dimulai dari port GPON dan diakhiri ke port GPON lain seperti terlihat pada gambar di atas untuk memberikan proteksi tipe B.
Jaringan Distribusi
Kabel distribusi menghubungkan splitter level-1 (di dalam FDT) dengan splitter level-2.Pembagi level-2 biasanya ditempatkan di kotak yang dipasang di tiang yang disebut terminal akses serat (FAT) yang biasanya ditempatkan di pintu masuk lingkungan.
Wilayah Pengguna
Di area pengguna, kabel drop digunakan untuk menghubungkan splitter level-2 di dalam FAT ke lokasi pelanggan.Untuk kemudahan perawatan, biasanya kabel aerial drop diterminasi di pintu masuk rumah pelanggan dengan terminal box (TB), kemudian kabel drop indoor menghubungkan TB dengan access terminal box (ATB) yang berada di dalam rumah.Akhirnya kabel patch menghubungkan ONT ke ATB.
