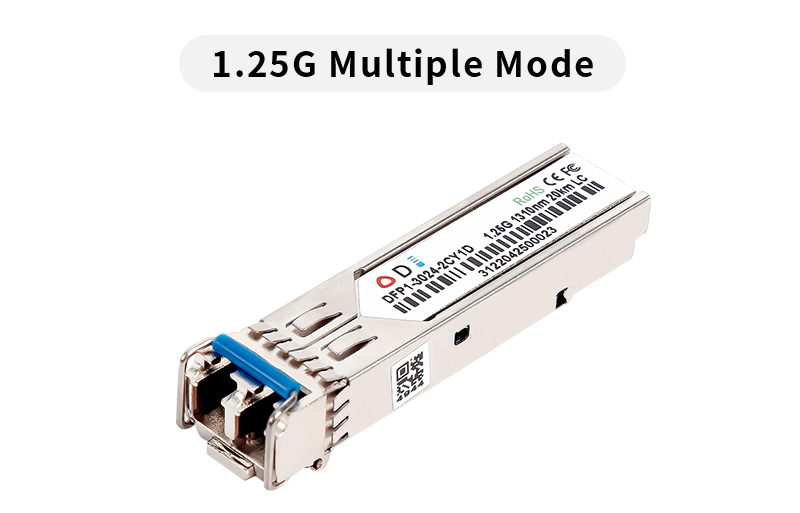

Módulo de circuito de rede de fibra óptica. Módulo de transceptores sfp

1. Verifique se a luz indicadora do transceptor óptico ou do módulo óptico e a luz indicadora da porta de par trançado estão acesas?

a.Se o indicador da porta óptica (FX) do transceptor não estiver aceso, confirme se o link óptico é Cross-link?Uma extremidade do jumper de fibra óptica é conectada paralelamente;A outra extremidade é conectada de maneira cruzada.

b.Se a luz indicadora da porta óptica (FX) do transceptor A estiver acesa e a luz indicadora da porta óptica (FX) do transceptor B não estiver acesa, a falha está na extremidade do transceptor A.Uma possibilidade é que a porta de transmissão óptica do transceptor A (TX) esteja quebrada porque a porta óptica (RX) do transceptor B não pode receber sinais ópticos;Outra possibilidade é que haja um problema no link de fibra óptica da porta de transmissão óptica do transceptor A (TX) (o cabo de fibra óptica ou o jumper óptico podem estar quebrados).

c.A luz indicadora de par trançado (TP) não está acesa.Por favor, confirme se há um erro na fiação ou conexão do par trançado?Use um testador liga/desliga para testar;(No entanto, as luzes indicadoras de par trançado de alguns transceptores devem esperar que o link de fibra óptica seja conectado antes de acenderem)

d.Alguns transceptores possuem duas portas RJ45: (To HUB) indica que a linha de conexão ao switch é uma linha reta;(To Node) indica que a linha de conexão ao switch é uma linha cruzada;

e.Alguns transmissores possuem uma chave MPR na lateral: indicando que a linha de conexão à chave é um método de linha direta;Switch DTE: A linha de conexão ao switch é um método de linha cruzada.
