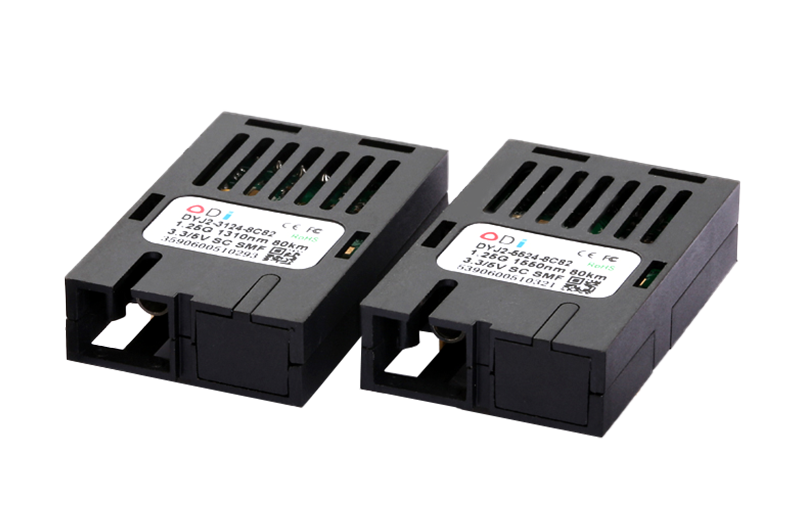

Une analyse des modules optiques SFP

Small Form-factor Pluggable, appelé SFP, est un petit module optique enfichable à chaud, qui peut être simplement compris comme une version améliorée de GBIC.Son volume est la moitié de celui du module GBIC et sa fonction est fondamentalement la même que celle du GBIC.Le débit le plus élevé peut atteindre 10G.Aujourd'hui, ETU-LINK vous amènera à comprendre les indicateurs d'interface et les composants des modules optiques SFP.

1. Indicateurs d'interface des modules optiques SFP

(1) La puissance optique de transmission fait référence à la puissance optique de sortie de la source lumineuse à l’extrémité de transmission du module optique.

(2) Sensibilité de réception, qui fait référence à la puissance optique minimale reçue du module optique à un certain débit et taux d'erreur binaire.En général, plus le taux est élevé, plus la sensibilité de réception est mauvaise.

(3) La puissance optique de saturation, également connue sous le nom de saturation optique, fait référence à la puissance optique d'entrée maximale lors du maintien d'un certain taux d'erreur sur les bits (10-10 ~ 10-12) à un certain taux.Il convient de noter ici que pour un module optique longue distance, puisque sa puissance optique de sortie moyenne est généralement supérieure à sa puissance optique saturée, l'attention principale est portée à la longueur de la fibre utilisée lors de son utilisation pour garantir que la puissance optique réelle reçue. la puissance du module optique est inférieure à sa saturation optique, de manière à éviter d'endommager le module optique.

2. Composants du module optique SFP

Les modules optiques SFP sont composés de dispositifs optoélectroniques, de circuits fonctionnels et d'interfaces optiques.Parmi eux, le dispositif optoélectronique comprend un composant émetteur de lumière TOSA et un composant récepteur de lumière ROSA (composant émetteur-récepteur de lumière BOSA).Le circuit fonctionnel fait généralement référence à la carte PCBA, et l'interface optique et autres accessoires sont composés de la coque, de la base, de l'anneau de traction, de la boucle, de la pièce de déverrouillage et du bouchon en caoutchouc.

Pour faciliter l'identification, la couleur de l'anneau de traction est généralement utilisée pour identifier la longueur d'onde du paramètre du module à fibre optique.Par exemple : l'anneau de traction noir est un module multimode avec une longueur d'onde de 850 nm ;le bleu est un module monomode avec une longueur d'onde de 1310 nm ;le violet est un module monomode avec une longueur d'onde de 1490 nm ;le jaune est un module monomode avec une longueur d'onde de 1550 nm, etc.
