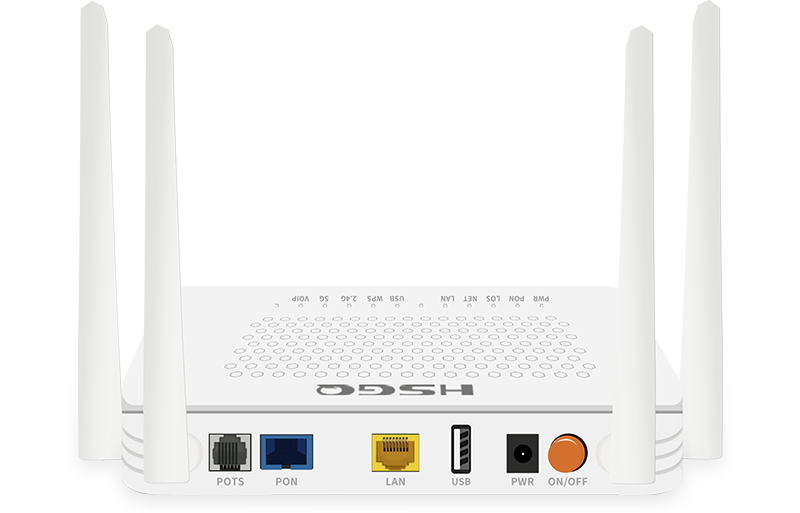

1GE+1FE+1POTS+2.4G+5.8G(1200M)wifi XPON ONU

Untuk memastikan kualitas produk modul optik, pengujian ketat dan prosedur pemeriksaan kualitas seperti pemeriksaan masuk, pemeriksaan parameter, uji penuaan, uji mesin nyata, dan pemeriksaan permukaan akhir akan dilakukan sebelum pengiriman.Hasil semua item pengujian harus mencapai tingkat standar, jika tidak, modul optik akan dikembalikan ke jalur produksi untuk penyesuaian kembali.Tapi tahukah Anda semua tentang tes ini?Pada artikel ini, mari kita lihat pengujian modul optik dengan ETU-LINK.

1. Inspeksi material, inspeksi patch

Inspeksi material dan inspeksi patch akan dilakukan sebelum merakit modul optik.Inspeksi material mengacu pada konfirmasi kualitas dan inspeksi bahan baku dan perangkat, seperti deteksi komponen emisi optik (TOSA), komponen penerima optik (ROSA) dan komponen transmisi dan penerima optik (BOSA), dll., untuk memastikan kualitas bahan modul optik yang sudah jadi, dan hasil pemeriksaan Bahan yang memenuhi standar akan ditolak.Pemeriksaan tambalan terutama untuk mendeteksi apakah tambalan papan PCB sudah benar atau terdapat polusi untuk memastikan kinerja modul optik.

2. Deteksi daya optik

Daya modul optik umumnya mengacu pada daya optik keluaran (Daya Keluaran) dari modul optik, yaitu daya optik keluaran rata-rata dari sumber cahaya di ujung transmisi modul optik, disebut juga daya optik keluaran, yang merupakan parameter penting yang mempengaruhi jarak transmisi modul optik.Ketika daya optik yang ditransmisikan terlalu kecil, daya optik yang diterima di ujung penerima modul akan kurang dari sensitivitas penerimaan, dan modul tidak akan dapat menerima sinyal secara normal;ketika daya optik yang ditransmisikan terlalu besar, arus bias yang diperlukan juga akan terlalu besar, sehingga mempengaruhi kualitas transmisi sinyal dan masa pakai modul.

3. Rasio kepunahan dan uji amplitudo modulasi cahaya

Rasio kepunahan (rasio kepunahan) mengacu pada rasio daya optik tingkat tinggi (yaitu, semua kode '1') dan tingkat rendah (yaitu, semua kode '0') yang dihasilkan oleh laser.Semakin besar rasio kepunahan, semakin besar amplitudo relatifnya, semakin kuat kemampuan sinyal optik untuk diterima dan didiskriminasi, dan semakin tinggi sensitivitas penerimaannya.Apakah laser bekerja dalam titik bias optimal dan rentang efisiensi modulasi optimal dapat dideteksi dengan pengujian.Amplitudo Modulasi Optik adalah ukuran perbedaan daya antara saat laser dihidupkan dan dimatikan.

4. Tingkat kesalahan bit dan uji sensitivitas penerimaan

Tingkat kesalahan bit (BER: biterror) mengacu pada rasio jumlah simbol kesalahan yang diterima setelah konversi fotolistrik di sisi penerima dalam jangka waktu tertentu dengan jumlah simbol yang diberikan oleh ujung keluaran BER.Karena masalah seperti atenuasi dan dispersi, kesalahan bit mudah terjadi.Jika ada sedikit kesalahan, ada tingkat kesalahan sedikit.Sensitivitas Penerima mengacu pada daya optik minimum yang diterima dari modul optik pada tingkat tertentu dan tingkat kesalahan bit.

5. Uji panjang gelombang

Komunikasi hanya dapat terjalin jika panjang gelombang pengirim dan penerima modul optik yang digunakan pada perangkat di kedua ujungnya sama.Panjang gelombang pusat modul optik diukur dengan instrumen seperti penganalisis spektrum, yang biasanya menyimpang dari nilai standar.Penyimpangan berbagai jenis modul optik berbeda.Nilai yang diuji tidak berada dalam kisaran yang diijinkan, dan modul optik dianggap sebagai produk cacat.

6. Uji penuaan suhu tinggi dan rendah

Uji penuaan suhu tinggi dan rendah adalah untuk mensimulasikan kondisi ekstrim untuk memverifikasi kinerja kerja modul optik.Hal ini dapat membandingkan perbedaan parameter seperti daya optik, rasio kepunahan, dan sensitivitas pada suhu normal dan suhu tinggi dan rendah, sehingga mengurangi tingkat penolakan dan memastikan stabilitas kerja modul optik.

7. Uji kompatibilitas

Kompatibilitas mengacu pada sejauh mana perangkat keras dan perangkat lunak bekerja selaras satu sama lain.Informasi kompatibilitas modul optik berbeda dengan informasi perangkat, dan akan ada masalah ketidakcocokan pada perangkat yang berbeda.Masukkan modul optik ke dalam sakelar merek yang sesuai untuk menguji, memeriksa kondisi kerjanya, dan kompatibel jika tidak ada komunikasi abnormal.Modul optik ETU-LINK akan diuji kompatibilitas sakelar sebelum pengiriman untuk memastikan kompatibilitas 100%.

8. Akhiri deteksi wajah

Pembersihan permukaan ujung modul optik sangat penting untuk memastikan kinerja transmisi seluruh sistem serat optik.Dalam proses produksi modul optik, modul optik dimasukkan ke dalam peralatan atau instrumen, dan permukaan ujung modul diperiksa dari kotoran dan goresan melalui mikroskop untuk menghindari kontaminasi silang.Jika ada kotoran atau goresan perlu dibersihkan.

9. Tes diagram mata

Analisis diagram mata merupakan inti dari analisis integritas sinyal pada sistem interkoneksi berkecepatan tinggi.Dari diagram mata, pengaruh crosstalk antar simbol dan noise dapat diamati, yang mencerminkan karakteristik sinyal digital secara keseluruhan, sehingga memperkirakan tingkat pro dan kontra sistem.Dalam kondisi ideal seperti tidak ada gangguan antarsimbol dan noise, yang terlihat pada osiloskop adalah 'mata' dengan jejak yang jelas.
