Prosedur pengujian apa yang harus dilalui modul optik berkualitas tinggi?

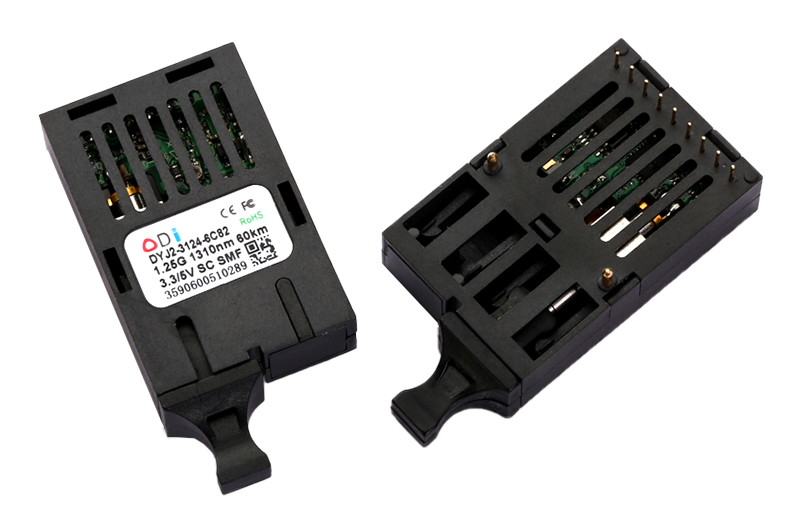

Modul optik akan menjalani prosedur pengujian dan pemeriksaan kualitas yang ketat sebelum pengiriman, seperti pemeriksaan material yang masuk, pemeriksaan parameter, uji penuaan, uji mesin nyata, pemeriksaan permukaan akhir, dll. Hasil semua item pengujian harus mencapai tingkat standar, jika tidak maka modul optik akan kembali ke jalur produksi untuk penyesuaian kembali.Memahami pengujian ini akan membantu kita membedakan kualitas modul optik.Makalah ini akan mengungkap pengujian penting yang harus dilalui modul optik berkualitas tinggi, dan dampak hasil pengujian tersebut terhadap kualitas modul optik.

1. Inspeksi masuk dan deteksi patch

Inspeksi masuk dan inspeksi patch akan dilakukan sebelum merakit modul optik.Diantaranya, pemeriksaan masuk mengacu pada pemeriksaan komponen masuk oleh pabrikan sebelum perakitan modul optik, seperti pemeriksaan apakah modul emisi optik (TOSA), modul penerima optik (ROSA) dan modul emisi dan penerima optik (BOSA) . memenuhi syarat, untuk menjamin kualitas modul optik, mengurangi tingkat pengerjaan ulang dan tingkat cacat, dan menghindari kerusakan komponen optik yang mahal.Deteksi tambalan terutama digunakan untuk mendeteksi apakah tambalan PCB benar dan apakah terdapat polusi, untuk memastikan kinerja modul optik.

2. Deteksi daya optik

Daya optik keluaran rata-rata merupakan parameter penting modul optik, yang secara langsung mempengaruhi kualitas komunikasi.

3. Uji rasio kepunahan dan amplitudo modulasi optik (OMA).

Rasio kepunahan merupakan salah satu parameter yang digunakan untuk mengukur kualitas modul optik.Rasio kepunahan mengacu pada rasio output daya optik tingkat tinggi (yaitu semua kode '1') dan tingkat rendah (yaitu semua kode '0') oleh laser.Melalui pengujian, dapat dideteksi apakah laser beroperasi dalam titik bias optimal dan rentang efisiensi modulasi optimal.Selain itu, amplitudo modulasi optik (OMA) juga menjadi ukuran perbedaan daya saat laser dihidupkan dan dimatikan.

Keduanya diuji oleh osiloskop optik arus utama.Pada saat yang sama, amplitudo relatif level '1' dan level '0' sinyal optik dapat dilihat dalam deteksi rasio kepunahan.Semakin besar rasio pemadaman, semakin besar amplitudo relatifnya, semakin kuat sinyal optik yang dapat diterima dan diidentifikasi, dan semakin tinggi sensitivitas penerimaannya.Pada saat yang sama, rasio kepunahan berbanding terbalik dengan kekuatan cahaya.Selama pengujian, ditemukan bahwa semakin besar rasio kepunahan, semakin kecil daya cahaya yang ditransmisikan.

4. Tingkat kesalahan bit dan uji sensitivitas penerimaan

Tingkat kesalahan bit merupakan salah satu parameter untuk mengukur kemampuan modul optik dalam mengirimkan simbol dengan benar.Tingkat kesalahan bit mengacu pada rasio jumlah simbol kesalahan bit yang diterima setelah konversi fotolistrik di sisi penerima dalam waktu tertentu dengan jumlah simbol yang diberikan oleh ujung keluaran penguji kesalahan bit.Uji tingkat kesalahan bit perlu menerima sinyal optik dengan keluaran sinyal pseudo-acak oleh modul optik yang diuji melalui unit uji tabung penerima standar.Pada saat yang sama, unit uji tabung penerima standar digunakan untuk demodulasi dan perbandingan untuk menyelesaikan uji tingkat kesalahan bit.

5. Tes grafik mata

Pengujian dan penyesuaian diagram mata merupakan tahapan penting untuk memastikan modul optik dapat memperoleh sinyal terbaik.Apa yang disebut diagram mata dibentuk dengan melapiskan dan mengumpulkan semua bentuk gelombang yang ditangkap menurut setiap tiga bit melalui fungsi pijaran osiloskop.Kualitas sinyal digital modul optik dapat dilihat dari hasil pengujian diagram mata.Kinerja modul optik dapat dinilai dengan mengamati secara cermat tinggi mata, lebar mata, jitter, siklus kerja, dll. Dari diagram mata.Semakin besar matanya, semakin kecil interferensi antarsimbolnya, dan semakin baik kinerja modul optiknya.
