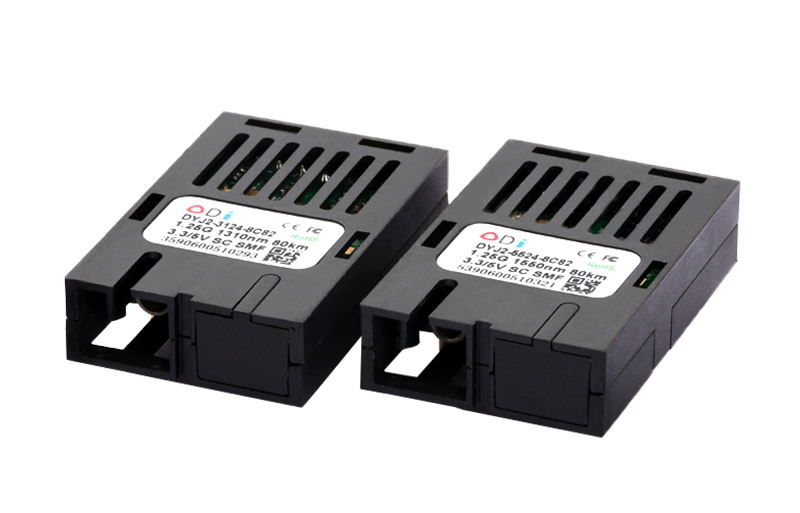

Módulo de luz módulo transceptor technology.sfp

En la tecnología existente antes de diciembre de 2014, la placa de circuito de impresión típica incluye sustratos, interfaces de componentes ópticos finales de transmisión, interfaces de componentes ópticos finales receptores e interfaces eléctricas.Entre ellas, la interfaz eléctrica incluye además la interfaz de datos transmitidos y la interfaz de datos del extremo receptor.La interfaz del componente óptico del extremo transmisor de la placa de circuito de impresión y la interfaz del módulo óptico del extremo receptor están dispuestas sobre una superficie del sustrato.Entre ellos, la interfaz del componente óptico del extremo transmisor se utiliza para conectarse al componente óptico del extremo transmitido en el módulo óptico y conectarse al componente óptico del extremo receptor en el módulo de luz.En las tecnologías existentes antes de diciembre de 2014, dado que el componente óptico del extremo transmisor y el componente óptico del extremo receptor en el módulo de luz adoptan el diseño de lado a lado izquierdo y derecho en la dirección X de la estructura del módulo, la interfaz del componente óptico del extremo transmisor y el componente óptico del extremo receptor La interfaz está dispuesta en la superficie del sustrato de lado a lado.La interfaz de datos del extremo transmisor y la interfaz de datos del extremo receptor de la placa de circuito de impresión también están dispuestas en la superficie del sustrato.Entre ellos, la interfaz de datos transmitidos y la interfaz de datos del extremo receptor (las disposiciones de CFP, CFP2, CFP4, etc.) están diseñadas para disponerse por separado en el sustrato.Consulte la Figura 3. La Figura 3 es el diagrama de definición de la interfaz eléctrica de la placa de circuito en los módulos QSFP+ en la tecnología existente antes de diciembre de 2014. Como se muestra en la figura, la interfaz eléctrica adopta la forma de diseño de un contacto 38.Entre ellos, la interfaz de datos del extremo transmitido en la interfaz eléctrica está dispuesta en las superficies superior e inferior del sustrato (a continuación se denominan superficies primera y segunda, respectivamente).La interfaz de datos del terminal receptor está dispuesta en las superficies superior e inferior del sustrato, y la interfaz de datos transmitidos y la interfaz de datos del extremo receptor están dispuestas a izquierda y derecha en el sustrato, es decir, la parte de la conexión en la interfaz de datos de el extremo transmitido de la interfaz de datos está ubicado en la primera superficie del sustrato y los contactos restantes están ubicados en la segunda superficie del sustrato, y los contactos en la primera superficie y la conexión en la segunda superficie están ubicados a la izquierda (o lado derecho del derecho) del sustrato.Algunos de los contactos en la interfaz de datos del extremo receptor están ubicados en la primera superficie del sustrato en la superficie del sustrato.Los contactos restantes están ubicados en la segunda superficie del sustrato, y los contactos en la primera superficie y la conexión en la segunda superficie están ubicados a la derecha (o izquierda) del sustrato.La interfaz del componente óptico del extremo transmisor de la placa de circuito de impresión y la interfaz de datos transmitidos están conectadas para formar la ruta de transmisión de la ruta de transmisión a través de la placa de circuito, y la interfaz del componente óptico del extremo receptor y la interfaz de datos del extremo receptor forman la transmisión de datos del receptor a través del Conexión de la placa de circuito.camino.
