¿Cómo conectar el módulo óptico de interfaz MPO con el módulo óptico de interfaz LC?

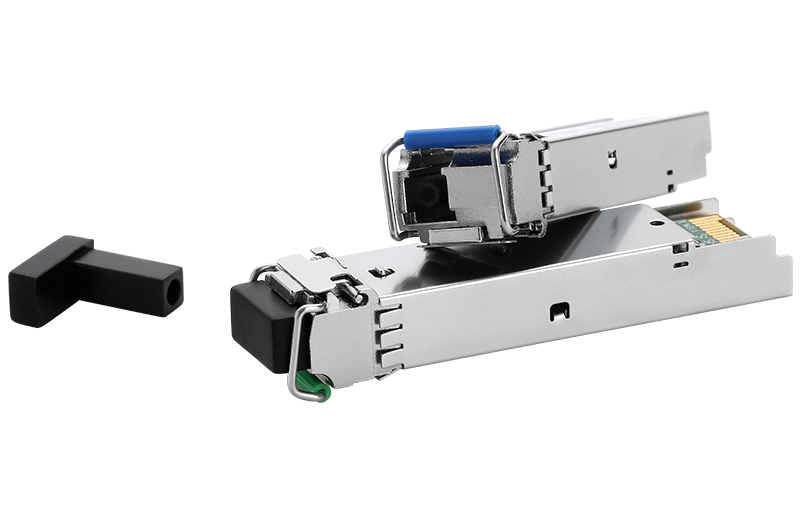

Hoy en día, los módulos ópticos del mercado suelen tener interfaces MPO y LC.Para dos módulos ópticos con la misma interfaz, el puente de fibra MPO o el puente de fibra LC básicamente pueden conectarlos;Para la conexión entre módulos ópticos con diferentes interfaces, además del uso de puentes de fibra principal MPO y puentes de fibra dúplex LC, también se requieren otros productos de cableado de fibra como paneles adaptadores de fibra y cajas de distribución de fibra dúplex MPO-LC.ETU-LINK presentará la solución de conexión del módulo óptico QSFP+ y el módulo óptico SFP+ a través de este artículo.

▲ Solución de conexión directa de módulo óptico QSFP+ y módulo óptico SFP+

Al conectar un módulo óptico QSFP+ de interfaz MPO de 8 núcleos con cuatro módulos ópticos de interfaz LC dúplex, necesitamos utilizar un puente de fibra de rama dúplex MPO-LC de 8 núcleos.Sin embargo, este esquema de conexión directa se limita a conexiones de corta distancia en el mismo rack.

Solución de interconexión de módulo óptico QSFP+ y módulo óptico SFP+

① La siguiente figura muestra el modo de interconexión del módulo óptico 40G QSFP+ y el módulo óptico 10G SFP+.Los módulos ópticos QSFP+ y los módulos ópticos SFP+ en ambos lados están conectados con el puente de fibra óptica troncal MPO y el puente de fibra óptica dúplex LC respectivamente.Se utilizará un panel adaptador de fibra, un puente de fibra principal de MPO y una caja de distribución de fibra dúplex MPO-LC para conectar el puente de fibra principal de MPO y el puente de fibra dúplex LC.Este método de conexión permite el reemplazo de equipos en ambos extremos del enlace de fibra.El modo de conexión específico y el equipo de fibra óptica requerido se muestran en la siguiente figura y tabla.

② La Figura 3 muestra otro modo de interconexión entre el módulo óptico QSFP+ y el módulo óptico SFP+.La diferencia entre este esquema de conexión y el anterior es el dispositivo de acceso óptico al final del módulo óptico SFP+.Por último, el módulo óptico SFP+ se conecta a través del panel adaptador óptico y el puente de fibra de rama dúplex LC.Sin embargo, dado que los puertos del módulo óptico SFP+ deben estar ubicados en el mismo chasis, la desventaja de este método es la falta de flexibilidad en el extremo del módulo óptico SFP+.Es decir, este esquema de conexión no permite el reemplazo de equipos de acceso óptico en el extremo del módulo óptico SFP+.
